Редуктор ВКУ-965

Описание

При производстве оборудования с двигателями большей мощности зачастую применяется трехступенчатый цилиндрический вертикальный крановый редуктор усиленный ВКУ-965. Данный механизм увеличивает крутящий момент и уменьшает частоту вращения. Это большеразмерный общепромышленный редуктор массой 1530 кг, применяемый как элемент системы привода механизмов передвижения такой техники, как мостовые опорные одноблочные и другие краны. Они очень эффективны в устройствах, работающих в режиме вращательно-кратковременных нагрузок. Обладает высоким КПД в 98%. Назначение: повысить величину крутящего момента за счет изменения скорости и уменьшить частоту вращения вала. Они защищены прочным литым корпусом и могут выдерживать большие нагрузки. Передаточное число этой коробки передач составляет от 16 до 140. Расстояние между валами составляет 965 мм. Устройство ориентировано вертикально, имеет трехступенчатую конструкцию и цилиндрические шестерни.

Условные обозначения

Пример: ВКУ-965-14-12-У1, где:

• ВКУ — Тип редуктора;
• 965 — Межосевое расстояние второй ступени;
• 14 — Номинальное передаточное число;
• 12 — Вариант сборки;
• У1 — Климатическое исполнение и категория размещения.

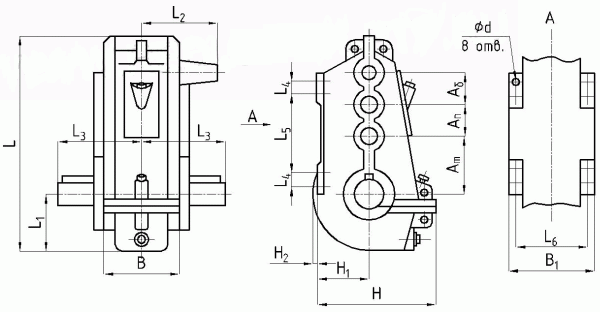

Габаритные размеры ВКУ-965



Типоразмер редуктора	АБ	АП	АT	B	В1	H	Н1	Н2	L	L1	L2	L3	L4	L5	L5	d	Масса
	мм																кг
ВКУ-965	250	315	400	560	620	930	320	74	1560	385	450	530	120	570	540	33	1530

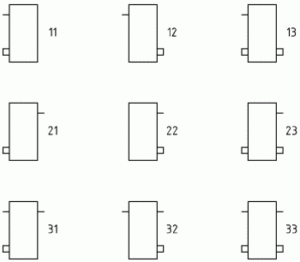

Варианты сборки редуктора ВКУ-965
