Редуктор ВКУ-765

Описание

При производстве оборудования с двигателями большей мощности зачастую применяется трехступенчатый цилиндрический вертикальный крановый редуктор усиленный ВКУ-765. Данный механизм увеличивает крутящий момент и уменьшает частоту вращения. Это большеразмерный общепромышленный редуктор массой 820 кг, применяемый как элемент системы привода механизмов передвижения такой техники, как мостовые опорные одноблочные и другие краны. Они очень эффективны в устройствах, работающих в режиме вращательно-кратковременных нагрузок. Обладает высоким КПД в 98%. Назначение: повысить величину крутящего момента за счет изменения скорости и уменьшить частоту вращения вала. Они защищены прочным литым корпусом и могут выдерживать большие нагрузки. Передаточное число этой коробки передач составляет от 18 до 140. Расстояние между валами составляет 765 мм. Устройство ориентировано вертикально, имеет трехступенчатую конструкцию и цилиндрические шестерни.

Условные обозначения

Пример: ВКУ-765-18-12-У1, где:

• ВКУ — Тип редуктора;
• 765 — Межосевое расстояние второй ступени;
• 18 — Номинальное передаточное число;
• 12 — Вариант сборки;
• У1 — Климатическое исполнение и категория размещения.

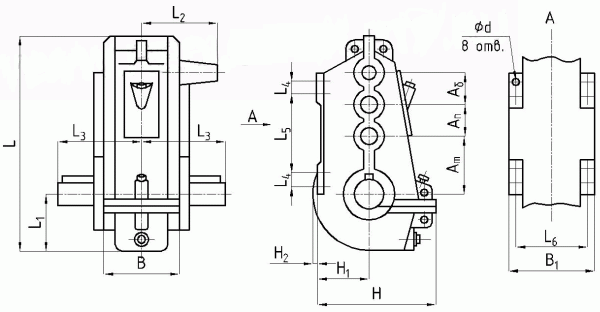

Габаритные размеры редуктора ВКУ-765



Типоразмер редуктора	АБ	АП	АT	B	В1	H	Н1	Н2	L	L1	L2	L3	L4	L5	L5	d	Масса
	мм																кг
ВКУ-765	200	250	315	435	445	675	290	—	1220	284	370	440	110	440	385	26	820

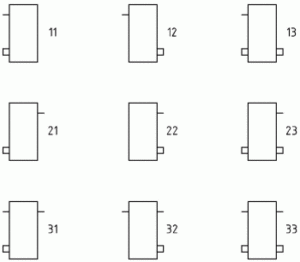

Варианты сборки редуктора ВКУ-765
