Описание
При производстве оборудования с двигателями большей мощности зачастую применяется трехступенчатый цилиндрический вертикальный крановый редуктор усиленный ВКУ-750. Данный механизм увеличивает крутящий момент и уменьшает частоту вращения. Это большеразмерный общепромышленный редуктор массой 800 кг, применяемый как элемент системы привода механизмов передвижения такой техники, как мостовые опорные одноблочные и другие краны. Они очень эффективны в устройствах, работающих в режиме вращательно-кратковременных нагрузок. Обладает высоким КПД в 98%. Назначение: повысить величину крутящего момента за счет изменения скорости и уменьшить частоту вращения вала. Они защищены прочным литым корпусом и могут выдерживать большие нагрузки. Передаточное число этой коробки передач составляет от 18 до 140. Расстояние между валами составляет 750 мм. Устройство ориентировано вертикально, имеет трехступенчатую конструкцию и цилиндрические шестерни.
Условные обозначения
Пример: ВКУ-750-18-12-У1, где:
- ВКУ — Тип редуктора;
- 750 — Межосевое расстояние второй ступени;
- 18 — Номинальное передаточное число;
- 12 — Вариант сборки;
- У1 — Климатическое исполнение и категория размещения.

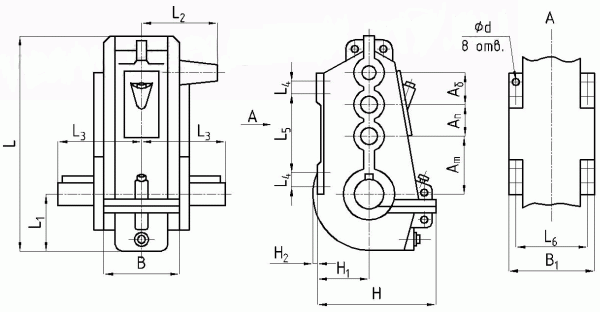

Габаритные размеры редуктора ВКУ-750
| Типоразмер редуктора | АБ | АП | АT | B | В1 | H | Н1 | Н2 | L | L1 | L2 | L3 | L4 | L5 | L6 | d | Масса |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | кг | ||||||||||||||||
| ВКУ-750 | 200 | 250 | 300 | 435 | 445 | 675 | 290 | — | 1200 | 284 | 370 | 440 | 110 | 440 | 385 | 26 | 800 |

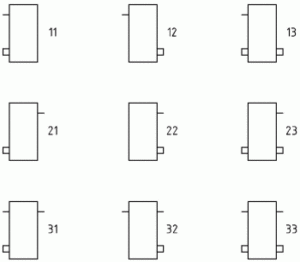

Варианты сборки редуктора ВКУ-750
