Описание
При производстве оборудования с двигателями большей мощности зачастую применяется трехступенчатый цилиндрический вертикальный крановый редуктор усиленный ВКУ-610. Данный механизм увеличивает крутящий момент и уменьшает частоту вращения. Это среднеразмерный общепромышленный редуктор массой 450 кг, применяемый как элемент системы привода механизмов передвижения такой техники, как мостовые опорные одноблочные и другие краны. Они очень эффективны в устройствах, работающих в режиме вращательно-кратковременных нагрузок. Обладает высоким КПД в 98%. Назначение: повысить величину крутящего момента за счет изменения скорости и уменьшить частоту вращения вала. Они защищены прочным литым корпусом и могут выдерживать большие нагрузки. Передаточное число этой коробки передач составляет от 14 до 140. Расстояние между валами составляет 610 мм. Устройство ориентировано вертикально, имеет трехступенчатую конструкцию и цилиндрические шестерни.
Условные обозначения
Пример: ВКУ-610-25-12-У1, где:
- ВКУ — Тип редуктора;
- 610 — Межосевое расстояние второй ступени;
- 25 — Номинальное передаточное число;
- 12 — Вариант сборки;
- У1 — Климатическое исполнение и категория размещения.

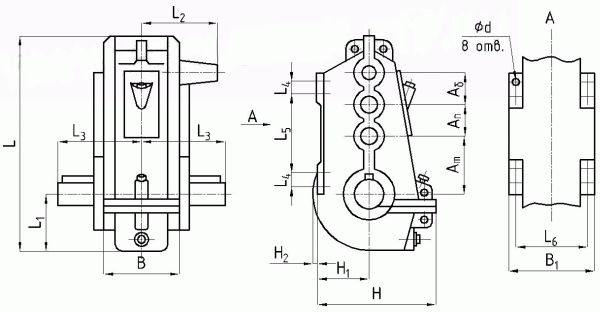

Габаритные размеры ВКУ-610
| Типоразмер редуктора | АБ | АП | АT | B | В1 | H | Н1 | Н2 | L | L1 | L2 | L3 | L4 | L5 | L6 | d | Масса |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | кг | ||||||||||||||||
| ВКУ-610 | 160 | 200 | 250 | 365 | 350 | 585 | 250 | — | 1000 | 240 | 325 | 355 | 70 | 375 | 305 | 17 | 450 |

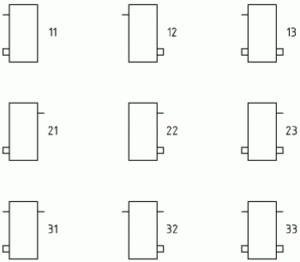

Варианты сборки редуктора ВКУ-610
