При производстве оборудования с двигателями средней мощности зачастую применяется трехступенчатый цилиндрический вертикальный крановый редуктор ВК-550. Данный механизм увеличивает крутящий момент и уменьшает частоту вращения. Это среднеразмерный общепромышленный редуктор массой 279 кг, применяемый как элемент системы привода механизмов передвижения такой техники, как мостовые опорные одноблочные и другие краны. Они очень эффективны в устройствах, работающих в режиме вращательно-кратковременных нагрузок. Обладает высоким КПД в 98%. Назначение: повысить величину крутящего момента за счет изменения скорости и уменьшить частоту вращения вала. Они защищены прочным литым корпусом и могут выдерживать большие нагрузки. Передаточное число этой коробки передач составляет от 18 до 135. Расстояние между валами составляет 550 мм. Устройство ориентировано вертикально, имеет трехступенчатую конструкцию и цилиндрические шестерни.
Условные обозначения
Пример: ВК-550-135-12-У1, где:
- ВК — Тип редуктора;
- 550 — Межосевое расстояние второй ступени;
- 135 — Номинальное передаточное число;
- 12 — Вариант сборки;
- У1 — Климатическое исполнение и категория размещения.

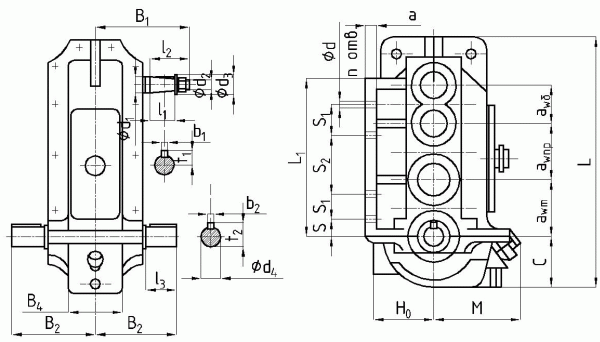

Габаритные и присоединительные размеры ВК-550
| awб | awпр | awт | a | B | B1 | B2 | B3 | B4 | B5 | H | Н0 | L | L1 | М | С |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 140 | 190 | 220 | 25 | 285 | 257.5 | 280 | 280 | 195 | 245 | 488 | 235 | 880 | 557 | 340 | 215 |
| S | S1 | S2 | Ød | Ød1 | Ød2 | Ød3 | d4 | l1 | l2 | l3 | b1 | b2 | t1 | t2 | n отв. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 70 | 320 | 17 | 40 | М24×2 | 50 | 80 | 82 | 110 | 10 | 22 | 21 | 85 | 8 | |

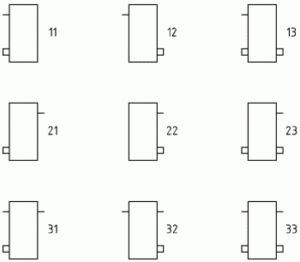

Варианты сборки редуктора ВК-550
