Описание
При производстве оборудования с двигателями средней мощности зачастую применяется трехступенчатый цилиндрический вертикальный крановый редуктор ВК-350. Данный механизм увеличивает крутящий момент и уменьшает частоту вращения. Это среднеразмерный общепромышленный редуктор массой 120 кг, применяемый как элемент системы привода механизмов передвижения такой техники, как мостовые опорные одноблочные и другие краны. Они очень эффективны в устройствах, работающих в режиме вращательно-кратковременных нагрузок. Обладает высоким КПД в 98%. Назначение: повысить величину крутящего момента за счет изменения скорости и уменьшить частоту вращения вала. Они защищены прочным литым корпусом и могут выдерживать большие нагрузки. Передаточное число этой коробки передач составляет от 10 до 50. Расстояние между валами составляет 350 мм. Устройство ориентировано вертикально, имеет трехступенчатую конструкцию и цилиндрические шестерни.
Условные обозначения
Пример: ВК-350-10-12-У1, где:
- ВК — Тип редуктора;
- 350 — Межосевое расстояние второй ступени;
- 10 — Номинальное передаточное число;
- 12 — Вариант сборки;
- У1 — Климатическое исполнение и категория размещения.

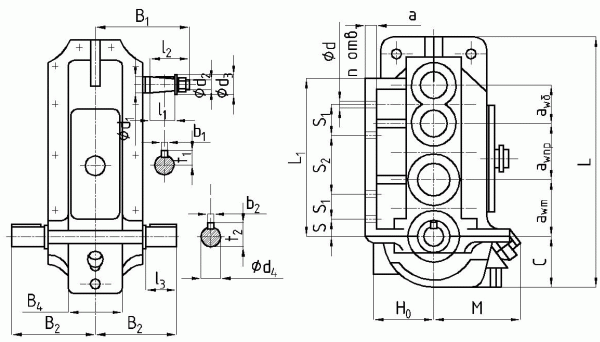

Габаритные и присоединительные размеры ВК-350
