Редуктор РМ-400

Цилиндрический горизонтальный двухступенчатый редуктор с передаточным числом от 8 до 50

Технические характеристики

Тип передачи Цилиндрический
Количество ступеней передачи Двухступенчатый
Номинальные передаточные отношения 8; 10; 12,5; 16; 20; 22,4; 31,5; 40; 50;
Номинальный крутящий момент, Н*м 835…1195
Масса, кг 210
Номинальная радиальная нагрузка на входном валу, Н 2300
Номинальная радиальная нагрузка на выходном валу, Н 17000
КПД 98
Категория:

Описание

Двухступенчатый цилиндрический горизонтальный редуктор РМ-400 одна из первых моделей цилиндрических редукторов, разработанных еще в СССР. Это сравнительно небольшой общепромышленный редуктор массой 210 кг, применяемый как часть приводного механизма грузоподъемных кранов, горнодобывающего оборудования, ленточных конвейеров, лебедок и т.п. Предназначен для передачи вращения с изменением крутящего момента и скорости без существенной потери КПД. Передаточное число этой коробки передач составляет от 8 до 50. Эта модель имеет две ступени зубчатых передач с эвольвентным зацеплением, которые защищены чугунным корпусом и могут выдерживать большие нагрузки.

Условные обозначения

Пример: РМ-400-8-21 ЦЦ У1, где:

  • РМ — Тип редуктора;
  • 400 — Межосевое расстояние второй ступени;
  • 8 — Номинальное передаточное число;
  • 21 — Вариант сборки;
  • ЦЦ — Вариант исполнения конца входного и выходного вала;
  • У1 — Климатическое исполнение и категория размещения.

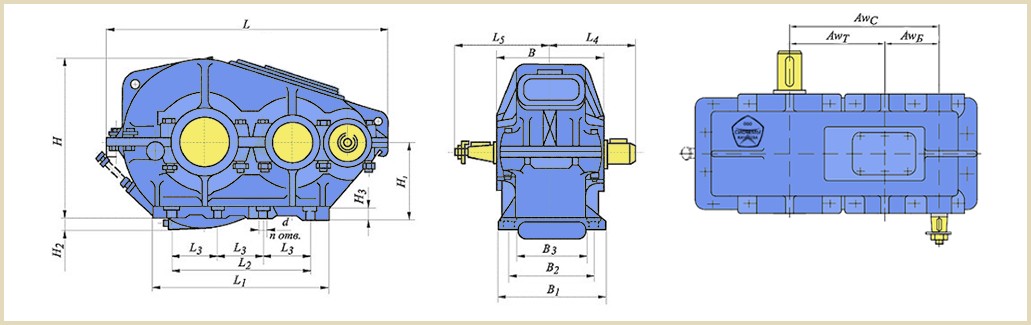

Чертежи редуктора РМ-400

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора РМ-400.

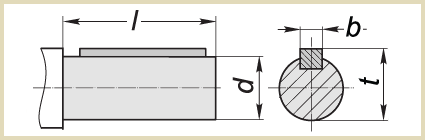

Цилиндрический вал

Цилиндрический входной и выходной вал зачастую используется при присоединении к исполнительному механизму с помощью зубчатых муфт МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Вал l d b t
Выходной 123 80m6 22 88

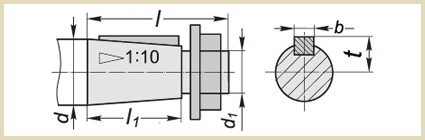

Конический вал

Конический вал редуктора РМ-400 наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами, зачастую используется для посадки шкивов для ременной передачи. Диаметр, вынос и прочие размеры указаны на чертеже.

Варианты сборки

11, 12, 13, 21, 22, 23, 31, 32, 33 — Сборки с концами валов под муфты, в виде части зубчатой муфты и под элементы приводов;

14, 15, 24, 25, 34, 35 — Сборки с концами валов, под элементы привода и для присоединения приборов управления;

16, 26, 36 — Сборки с полым выходным валом с симметричным расположением шлицев;
