Описание
При производстве оборудования с двигателями большой мощности зачастую применяется двухступенчатый цилиндрический горизонтальный редуктор крановый РК-600. Данный механизм увеличивает крутящий момент и уменьшает частоту вращения. Это большой общепромышленный редуктор массой 2122 кг, применяемый как элемент крановых систем. Они очень эффективны в устройствах, работающих в режиме вращательно-кратковременных нагрузок. Обладает высоким КПД. Назначение: повысить величину крутящего момента за счет изменения скорости и уменьшить частоту вращения вала. Они защищены прочным корпусом и могут выдерживать большие нагрузки. Передаточное число этой коробки передач составляет от 8 до 50. Колесная база второй ступени составляет 600 мм. Устройство ориентировано горизонтально, имеет двухступенчатую конструкцию и цилиндрические шестерни.
Условные обозначения
Пример: РК-600-8-11ЦУ2, где:
- РК — Тип редуктора;
- 600 — Межосевое расстояние второй ступени;
- 8 — Номинальное передаточное число;
- 11 — Вариант сборки;
- КЦ — Исполнение с быстроходным коническим и тихоходным цилиндрическим валами.
- У2 — Климатическое исполнение и категория размещения.

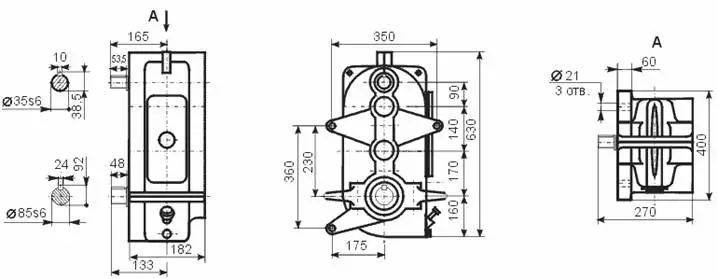

Габаритные и присоединительные размеры РК-600
|
Тип
|
aw1
|
aw2
|
L
не более
|
L1
|
L2
|
l
не более
|
l1
|
l2
|
l3
|
l4
|
l5
|
|
РК-500
|
350
|
500
|
1640
|
510
|
550
|
1120
|
610
|
300
|
205
|
546
|
120
|
|
РК-600
|
400
|
600
|
1900
|
550
|
595,5
|
1360
|
870
|
350
|
250
|
639
|
200
|
|
Тип
|
B
не более
|
A1
|
B1
|
H
|
H1
|
H2
|
h
|
d
|
|
РК-500
|
580
|
520
|
408
|
875
|
400
|
105
|
35
|
32
|
|
РК-600
|
660
|
590
|
472
|
965
|
400
|
200
|
40
|
32
|
|
Тип
|
d
|
d1
|
d2
|
d0
|
b
|
l
|
t
|
|
РК-500
|
130 m6
|
150
|
М20
|
80
|
32
|
200
|
141
|
|
РК-600
|
150 m6
|
170
|
М20
|
80
|
36
|
200
|
162
|
|

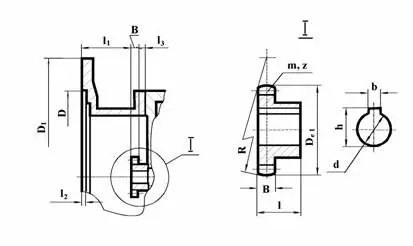

Тип
|
m
|
z
|
b
|
L
не менее
|
L1
|
k
|
B
|
d F7
|
d1 e8
|
|
РК-500
|
8
|
54
|
50
|
73
|
22
|
40
|
78
|
190
|
260
|
|
РК-600
|
10
|
48
|
60
|
70
|
16
|
50
|
85
|
200
|
280
|
|
8
|
54
|
50
|
22
|
40
|
78
|
190
|
260
|
|
Тип
|
d
|
d1
|
d3
|
d4
|
l
|
l1
|
b
|
h
|
t
|
|
РК-500
|
90
|
83,50
|
M64x4
|
130
|
170
|
130
|
22
|
14
|
9
|
|
РК-600
|
