При производстве оборудования с двигателями большей мощности зачастую применяется двухступенчатый цилиндрический горизонтальный редуктор Ц2-650. Данный механизм увеличивает крутящий момент и уменьшает частоту вращения. Это большой общепромышленный редуктор массой 1100 кг, применяемый как элемент грузоподъемных систем. Они очень эффективны в устройствах, работающих в режиме вращательно-кратковременных нагрузок. Обладает высоким КПД. Назначение: повысить величину крутящего момента за счет изменения скорости и уменьшить частоту вращения вала. Они защищены прочным корпусом и могут выдерживать большие нагрузки. Передаточное число этой коробки передач составляет от 8 до 50. Колесная база второй ступени составляет 650 мм. Устройство ориентировано горизонтально, имеет двухступенчатую конструкцию и цилиндрические шестерни, шевронное зацепление как быстроходная ступень.
Условные обозначения
Пример: Ц2-650-50-32-У1, где:
- Ц2 — Тип редуктора;
- 650 — Межосевое расстояние второй ступени;
- 50 — Номинальное передаточное число;
- 32 — Вариант сборки;
- У1 — Климатическое исполнение и категория размещения.
Основные технические данные редуктора Ц2-650
| Типоразмер редуктора | Передаточное отношение | Частота вращения входного вала, мин-1 | Номинальный крутящий момент на выходном валу, Нм |
|---|---|---|---|
| Ц2 — 650 | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 | от 1500 до 600 | 15000…16000 |

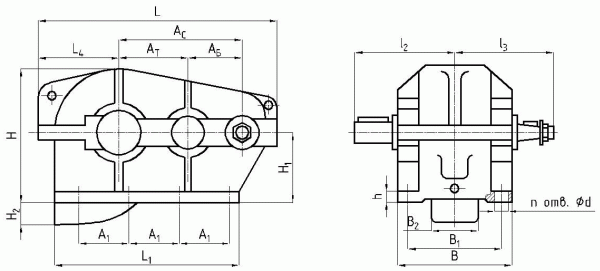

Габаритные размеры редуктора Ц2-650
| Типоразмер редуктора | AC | АБ | AT | A1 | В | B1 | B2 | H | H1 | H2 | h | L | L1 | L2 | L3 | L4 | d | n | Масса |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | шт | кг | |||||||||||||||||
| Ц2 — 650 | 650 | 250 | 400 | 260 | 560 | 470 | 280 | 695 | 315 | 95 | 36 | 1270 | 910 | 550 | 480 | 443 | 39 | 8 | 1100 |
Размеры концов валов редуктора Ц2-650
| Типоразмер редуктора | d | d1 | d2 | l | l1 | b | t |
|---|---|---|---|---|---|---|---|
| мм | |||||||
| Ц2-650 | 70 | 90 | М48х3 | 140 | 105 | 18 | 36,4 |

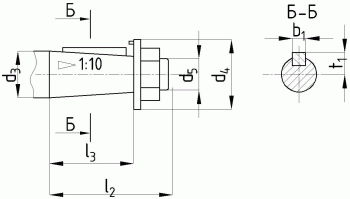

Выходной. Исполнение К (конический)
Выходной. Исполнение Ц (цилиндрический)| Типоразмер редуктора | d3 | d4 | d5 | l2 | l3 | b1 | t1 | d6 | l4 | b2 | t2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | |||||||||||
| Ц2 — 650 | 140 | 180 | М100х4 | 250 | 200 | 32 | 72 | 140s6 | 200 | 36 | 152 |
Выходной. Исполнение М (в виде части зубчатой полумуфты)
| Типоразмер редуктора | b | d | d1 | d2 | L | l | l1 | Зацепление | |
|---|---|---|---|---|---|---|---|---|---|
| m | z | ||||||||
| Редуктор Ц2-650 | 50 | 420 | 160F8 | 230 | 410 | 15 | 70 | 10 | 40 |

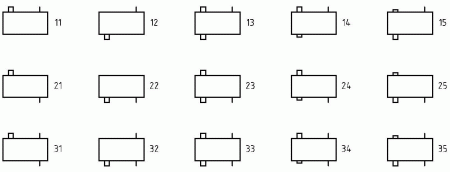

Варианты сборки редуктора Ц2-650
