Описание
При производстве оборудования с двигателями средней мощности зачастую применяется двухступенчатый цилиндрический горизонтальный редуктор Ц2-400. Данный механизм увеличивает крутящий момент и уменьшает частоту вращения. Это средний общепромышленный редуктор массой 317 кг, применяемый как элемент грузоподъемных систем. Они очень эффективны в устройствах, работающих в режиме вращательно-кратковременных нагрузок. Обладает высоким КПД. Назначение: повысить величину крутящего момента за счет изменения скорости и уменьшить частоту вращения вала. Они защищены прочным корпусом и могут выдерживать большие нагрузки. Передаточное число этой коробки передач составляет от 8 до 50. Колесная база второй ступени составляет 400 мм. Устройство ориентировано горизонтально, имеет двухступенчатую конструкцию и цилиндрические шестерни, шевронное зацепление как быстроходная ступень.
Условные обозначения
Пример: Ц2-400-16-32-У2, где:
- Ц2 — Тип редуктора;
- 400 — Межосевое расстояние второй ступени;
- 16 — Номинальное передаточное число;
- 32 — Вариант сборки;
- У2 — Климатическое исполнение и категория размещения.
Основные технические данные редуктора Ц2-400
| Типоразмер редуктора | Передаточное отношение | Частота вращения входного вала, мин-1 | Номинальный крутящий момент на выходном валу, Нм |
|---|---|---|---|
| Ц2 — 400 | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 | от 1500 до 600 | 3000…3400 |

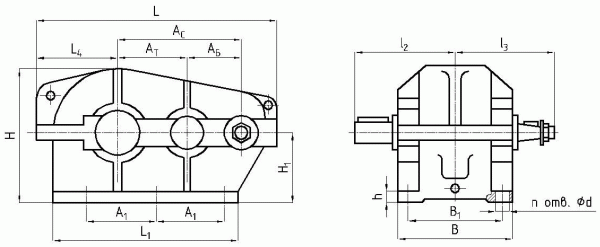

Габаритные размеры редуктора Ц2-400
| Типоразмер редуктора | AC | АБ | AT | A1 | В | B1 | B2 | H | H1 | H2 | h | L | L1 | L2 | L3 | L4 | d | n | Масса |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | шт | кг | |||||||||||||||||
| Ц2 — 400 | 400 | 150 | 250 | 250 | 380 | 320 | — | 505 | 265 | — | 27 | 805 | 640 | 375 | 325 | 286 | 33 | 6 | 315 |

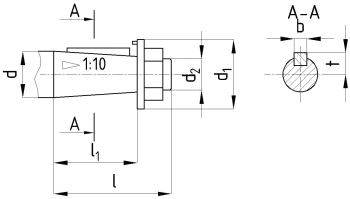

Размеры концов валов редуктора Ц2-400
| Типоразмер редуктора | d | d1 | d2 | l | l1 | b | t |
|---|---|---|---|---|---|---|---|
| мм | |||||||
| Ц2-400 | 50 | 70 | М36х3 | 110 | 82 | 12 | 26 |

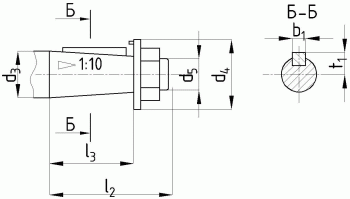

Выходной. Исполнение К (конический)
Выходной. Исполнение Ц (цилиндрический)| Типоразмер редуктора | d3 | d4 | d5 | l2 | l3 | b1 | t1 | d6 | l4 | b2 | t2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | |||||||||||
| Ц2 — 400 | 95 | 115 | М64х4 | 170 | 130 | 22 | 49,3 | 95r6 | 130 | 25 | 104 |
Выходной. Исполнение М (в виде части зубчатой полумуфты)
| Типоразмер редуктора | b | d | d1 | d2 | L | l | l1 | Зацепление | |
|---|---|---|---|---|---|---|---|---|---|
| m | z | ||||||||
| Редуктор Ц2-400 | 30 | 252 | 110F8 | 140 | 280 | 10 | 60 | 6 | 40 |

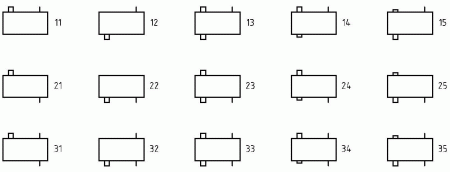

Варианты сборки редуктора Ц2-400
