Описание
При производстве оборудования с двигателями средней мощности зачастую применяется двухступенчатый цилиндрический горизонтальный редуктор Ц2-350. Данный механизм увеличивает крутящий момент и уменьшает частоту вращения. Это средний общепромышленный редуктор массой 207 кг, применяемый как элемент грузоподъемных систем. Они очень эффективны в устройствах, работающих в режиме вращательно-кратковременных нагрузок. Обладает высоким КПД. Назначение: повысить величину крутящего момента за счет изменения скорости и уменьшить частоту вращения вала. Они защищены прочным корпусом и могут выдерживать большие нагрузки. Передаточное число этой коробки передач составляет от 8 до 50. Колесная база второй ступени составляет 350 мм. Устройство ориентировано горизонтально, имеет двухступенчатую конструкцию и цилиндрические шестерни, шевронное зацепление как быстроходная ступень.
Условные обозначения
Пример: Ц2-350-12,5-22-У2, где:
- Ц2 — Тип редуктора;
- 350 — Межосевое расстояние второй ступени;
- 12,5 — Номинальное передаточное число;
- 22 — Вариант сборки;
- У2 — Климатическое исполнение и категория размещения.
Основные технические данные редуктора Ц2-350
| Типоразмер редуктора | Передаточное отношение | Частота вращения входного вала, мин-1 | Номинальный крутящий момент на выходном валу, Нм |
|---|---|---|---|
| Ц2 — 350 | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 | от 1500 до 600 | 1500…1800 |

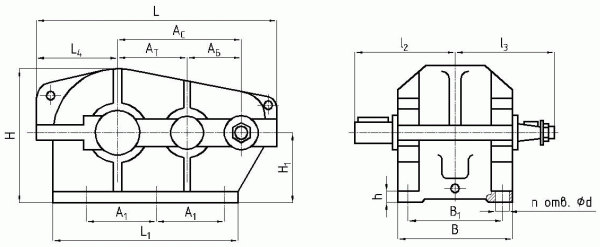

Габаритные размеры редуктора Ц2-350
| Типоразмер редуктора | AC | АБ | AT | A1 | В | B1 | B2 | H | H1 | H2 | h | L | L1 | L2 | L3 | L4 | d | n | Масса |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | шт | кг | |||||||||||||||||
| Ц2 — 350 | 350 | 150 | 200 | 200 | 330 | 280 | — | 409 | 212 | — | 25 | 700 | 550 | 345 | 300 | 238 | 26 | 6 | 210 |

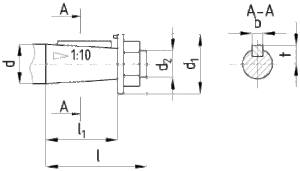

Размеры концов валов редуктора Ц2-350
| Типоразмер редуктора | d | d1 | d2 | l | l1 | b | t |
|---|---|---|---|---|---|---|---|
| мм | |||||||
| Ц2-350 | 40 | 50 | М24х2 | 110 | 82 | 10 | 21 |

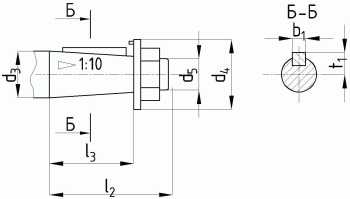

Выходной. Исполнение К (конический)
Выходной. Исполнение Ц (цилиндрический)| Типоразмер редуктора | d3 | d4 | d5 | l2 | l3 | b1 | t1 | d6 | l4 | b2 | t2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | |||||||||||
| Ц2 — 350 | 85 | 105 | М56х4 | 170 | 130 | 20 | 43,8 | 85r6 | 130 | 22 | 93 |
Выходной. Исполнение М (в виде части зубчатой полумуфты)
| Типоразмер редуктора | b | d | d1 | d2 | L | l | l1 | Зацепление | |
|---|---|---|---|---|---|---|---|---|---|
| m | z | ||||||||
| Редуктор Ц2-350 | 30 | 252 | 110F8 | 140 | 255 | 10 | 60 | 6 | 40 |

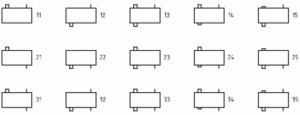

Варианты сборки редуктора Ц2-350
