Описание
Редуктор Ц2-1000 для грузоподъемных машин.
Качественный цилиндрический двухступенчатый крановый редуктор Ц2-1000 применяется для изменения величин частоты вращения
и вращающего момента при передаче между валами. Такой редуктор имеет высокий коэффициент полезного действия,
благодаря чему, величина номинального крутящего момента достигает 58000 Нм. Помимо этого, редуктор Ц2-1000:
- работает не только с постоянной, но и с переменной нагрузкой,
- имеет возможность прямого и реверсивного вращения валов,
- эффективно работает длительное время без перерыва либо в режиме периодической остановки-запуска механизма.
Технические характеристики и высокие показатели надежности позволяют успешно использовать редукторы подобного типа
в приводах механизмов кранов, лебедок и других машин для подъема грузов.
Основные технические данные редуктора Ц2-1000
| Типоразмер редуктора | Передаточное отношение | Частота вращения входного вала, мин-1 | Номинальный крутящий момент на выходном валу, Нм |
|---|---|---|---|
| Ц2 -1000 | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 | от 1500 до 600 | 47500…58000 |

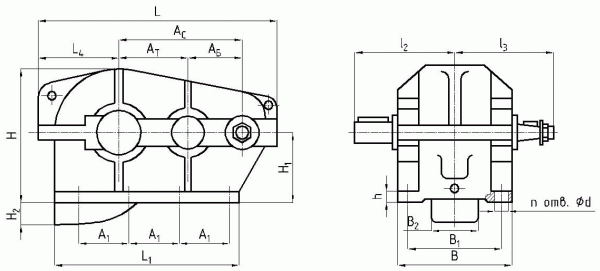

Габаритные размеры редуктора Ц2-1000
| Типоразмер редуктора | AC | АБ | AT | A1 | В | B1 | B2 | H | H1 | H2 | h | L | L1 | L2 | L3 | L4 | d | n | Масса |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | шт | кг | |||||||||||||||||
| Ц2-1000 | 1000 | 400 | 600 | 400 | 860 | 750 | 420 | 1018 | 450 | 155 | 45 | 1905 | 1400 | 805 | 740 | 645 | 52 | 8 | 3700 |
Размеры концов валов редуктора Ц2-1000

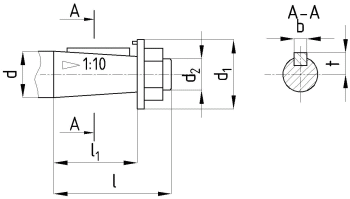

Входной
| Типоразмер редуктора | d | d1 | d2 | l | l1 | b | t |
|---|---|---|---|---|---|---|---|
| мм | |||||||
| Ц2 -1000 | 100 | 125 | М72х4 | 210 | 165 | 25 | 50,9 |

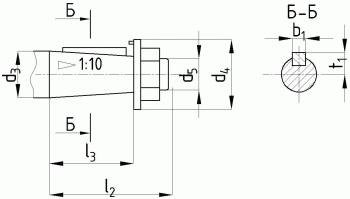

Выходной. Исполнение К (конический)
Выходной. Исполнение Ц (цилиндрический)| Типоразмер редуктора | d3 | d4 | d5 | l2 | l3 | b1 | t1 | d6 | l4 | b2 | t2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | |||||||||||
| Ц2 — 1000 | 220 | 270 | М160х6 | 350 | 280 | 45 | 113 | 220s6 | 280 | 50 | 237 |
Выходной. Исполнение М (в виде части зубчатой полумуфты)
| Типоразмер редуктора | b | d | d1 | d2 | L | l | l1 | Зацепление | |
|---|---|---|---|---|---|---|---|---|---|
| m | z | ||||||||
| Редуктор Ц2-1000 | 80 | 672 | 320F8 | 445 | 645 | 25 | 130 | 16 | 40 |
