Редуктор 2Ц3-160Н

Описание

При производстве оборудования с двигателями средней мощности зачастую применяется трехступенчатый цилиндрический горизонтальный редуктор 2Ц3-160Н. Данный механизм увеличивает крутящий момент и уменьшает частоту вращения. Это среднеразмерный общепромышленный редуктор массой 156 кг, применяемый как элемент системы привода ленточных конвейеров, роликовых механизмов, тяговых лебедок и различных подъемных устройств. Они очень эффективны в устройствах, работающих в режиме вращательно-кратковременных нагрузок. Обладает высоким КПД в 98%. Назначение: повысить величину крутящего момента за счет изменения скорости и уменьшить частоту вращения вала. Они защищены прочным чугунным корпусом и могут выдерживать большие нагрузки. Передаточное число этой коробки передач составляет от 25 до 160. Расстояние между валами составляет 160 мм. Устройство ориентировано горизонтально, имеет трехступенчатую конструкцию и цилиндрические шестерни.

Условные обозначения

Пример: 2Ц3-160Н-25-12-КЦ-У3, где:

• 2Ц3 — Тип редуктора;
• 160 — Межосевое расстояние второй ступени;
• Н — Зацепление Новикова;
• 25 — Номинальное передаточное число;
• 12 — Вариант сборки;
• КЦ — Исполнение конца выходного вала в виде части зубчатой муфты;
• У3 — Климатическое исполнение и категория размещения.

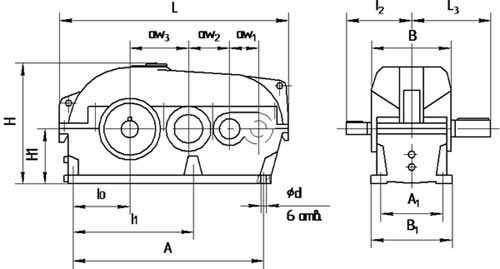

Габаритные размеры 2Ц3-160Н

Тип	аw1	аw2	аw3	L	I0	I1	I2	I3	А	А1	В	В1	Н	Н1	d
2Ц3 – 160 Н	100	125	160	735	130	220	184	270	580	230	260	280	380	180	18

Размеры конца выходного вала в виде зубчатой муфты.

Тип	m	z	D	d	d1	В	b	k	L
2Ц3-160Н	4	56	232	120F8	150	50	35	31,5	193,5

Конец выходного вала для подключения приборов и автоматики.

Тип	d1	d2	d3	d4	I
2Ц3 – 160Н	85 h10	75 h8	55	М8	5

Размеры концов цилиндрических валов:

Тип	d	t	b	I
входного вала
2Ц3-160Н	28m6	31,0	8	42
выходного вала
2Ц3-160Н	28k6	93,0	22	130

Размеры конического конца входного и выходного валов.

Тип	d	d1	l	l1	b	L	t
Входного вала
2Ц3-160Н	28k6	25,9	60	42	5	198	27,9
Выходного вала
2Ц3-160Н	85m6	78,5	170	130	20	310	83

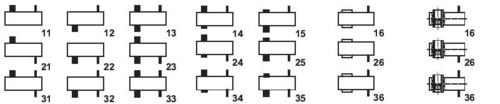

Варианты сборки

1. Основные
2. Для подключения приборов и автоматики
3. С полым симметричным выходным валом
4. С полым несимметричным выходным валом редуктора 2Ц3-200Н
