Описание
При производстве оборудования с двигателями большей мощности зачастую применяется трехступенчатый цилиндрический горизонтальный редуктор 2Ц2-280Н. Данный механизм увеличивает крутящий момент и уменьшает частоту вращения. Это среднеразмерный общепромышленный редуктор массой 760 кг, применяемый как элемент системы привода ленточных конвейеров, роликовых механизмов, тяговых лебедок и различных подъемных устройств. Они очень эффективны в устройствах, работающих в режиме вращательно-кратковременных нагрузок. Обладает высоким КПД в 98%. Назначение: повысить величину крутящего момента за счет изменения скорости и уменьшить частоту вращения вала. Они защищены прочным чугунным корпусом и могут выдерживать большие нагрузки. Передаточное число этой коробки передач составляет от 6,3 до 31,5. Расстояние между валами составляет 280 мм. Устройство ориентировано горизонтально, имеет трехступенчатую конструкцию и цилиндрические шестерни.
Условные обозначения
Пример: 2Ц2-280Н-40-10-ЦЦ-У2, где:
- 2Ц2 — Тип редуктора;
- 280 — Межосевое расстояние второй ступени;
- Н — Зацепление Новикова;
- 40 — Номинальное передаточное число;
- 10 — Вариант сборки;
- ЦЦ — Исполнение конца выходного вала в виде части зубчатой муфты;
- У2 — Климатическое исполнение и категория размещения.

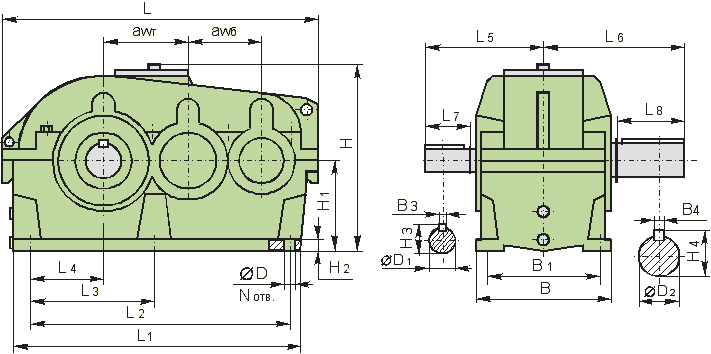

Габаритные и присоединительные размеры 2Ц2-280Н
|
awб
|
awт
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
L6
|
L7
|
L8
|
N отв.
|
B
|
B1
|
B3
|
B4
|
|
225
|
280
|
1070
|
900
|
830
|
415
|
235
|
330-307
|
430
|
105-82
|
200
|
6
|
430
|
360
|
18-14
|
36
|
|
ØD
|
ØD1
|
ØD2
|
H
|
H1
|
H2
|
H3
|
H4
|
|
28
|
65m6-50k6
|
140m6
|
600
|
300
|
50
|
71-54.5
|
152.0
|

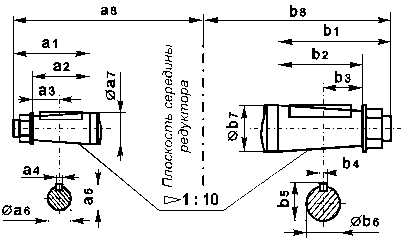

Присоединительные размеры концов выходных валов:
|
i
|
a1
|
a2
|
a3
|
a4
|
a5
|
øa6
|
øa7
|
a8
|
b1
|
b2
|
b3
|
b4
|
b5
|
øb6
|
øb7
|
b8
|
|
6.3-25
|
140
|
105
|
52.5
|
16
|
63.75
|
59.75
|
65
|
365
|
250
|
200
|
100
|
32
|
137
|
130.0
|
140
|
418
|
|
31.5
|
110
|
82
|
41
|
12
|
48.9
|
45.9
|
50
|
335
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|

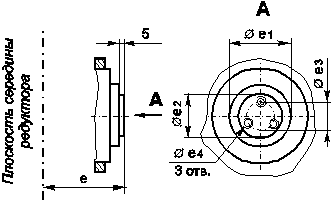

Конец тихоходного вала для присоединения командоаппарата:
|
e
|
øe1
|
øe2
|
øe3
|
øe4
|
|
235
|
140 h10
|
75 h8
|
55
|
M8-7H
|
Конец тихоходного вала в виде части зубчатой муфты:

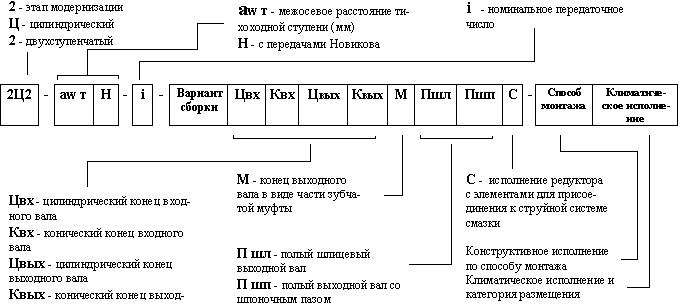

Система обозначений редуктора для заказа:
