Редуктор 2Ц2-160Н

Описание

При производстве оборудования с двигателями средней мощности зачастую применяется трехступенчатый цилиндрический горизонтальный редуктор 2Ц2-160Н. Данный механизм увеличивает крутящий момент и уменьшает частоту вращения. Это среднеразмерный общепромышленный редуктор массой 135 кг, применяемый как элемент системы привода ленточных конвейеров, роликовых механизмов, тяговых лебедок и различных подъемных устройств. Они очень эффективны в устройствах, работающих в режиме вращательно-кратковременных нагрузок. Обладает высоким КПД в 98%. Назначение: повысить величину крутящего момента за счет изменения скорости и уменьшить частоту вращения вала. Они защищены прочным чугунным корпусом и могут выдерживать большие нагрузки. Передаточное число этой коробки передач составляет от 6,3 до 40. Расстояние между валами составляет 160 мм. Устройство ориентировано горизонтально, имеет трехступенчатую конструкцию и цилиндрические шестерни.

Условные обозначения

Пример: 2Ц2-160Н-40-10-ЦЦ-У2, где:

• 2Ц2 — Тип редуктора;
• 160 — Межосевое расстояние второй ступени;
• Н — Зацепление Новикова;
• 40 — Номинальное передаточное число;
• 10 — Вариант сборки;
• ЦЦ — Исполнение конца выходного вала в виде части зубчатой муфты;
• У2 — Климатическое исполнение и категория размещения.

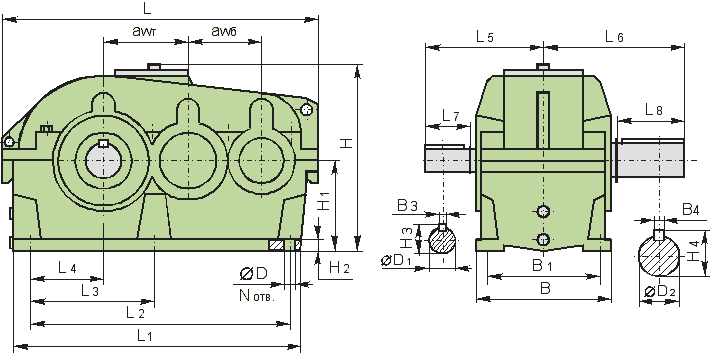

Габаритные и присоединительные размеры 2Ц2-160Н

awб	awт	L	L1	L2	L3	L4	L5	L6	L7	L8	N отв.	B	B1	B3	B4
125	160	625	528	470	220	130	200	270	58	130	6	280	230	10	22



ØD	ØD1	ØD2	H	H1	H2	H3	H4
18	38k6	85m6	380	180	25	41.5	93.0

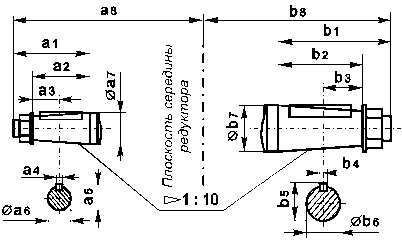

Присоединительные размеры концов выходных валов

a1	a2	a3	a4	a5	øa6	øa7	a8	b1	b2	b3	b4	b5	øb6	øb7	b8
80	58	29	6	37.6	35.1	38	222	170	130	65	20	83.0	78.5	85	310

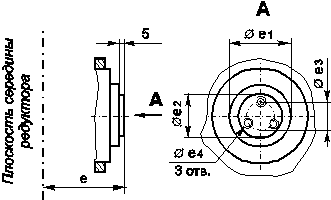

Конец тихоходного вала для присоединения командоаппарата:

e	øe1	øe2	øe3	øe4
145	85 h10	75 h8	55	M8-7H

Конец тихоходного вала в виде части зубчатой муфты



f	øf1	øf2	øf3	f4	f5	f6	m	z
225	120 F8	150	232	50	35	14	4	56

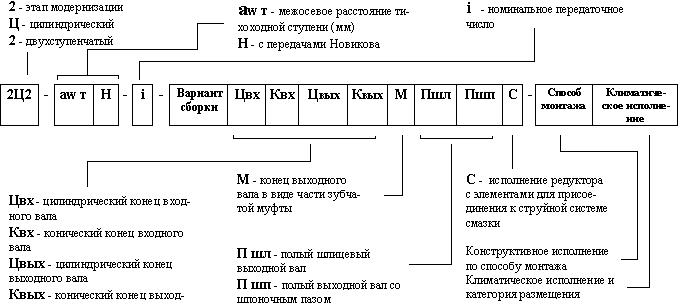

Система обозначений редуктора для заказа:
