При производстве оборудования с двигателями средней мощности зачастую применяется трехступенчатый цилиндрический горизонтальный редуктор 2Ц2-100Н. Данный механизм увеличивает крутящий момент и уменьшает частоту вращения. Это среднеразмерный общепромышленный редуктор массой 43 кг, применяемый как элемент системы привода ленточных конвейеров, роликовых механизмов, тяговых лебедок и различных подъемных устройств. Они очень эффективны в устройствах, работающих в режиме вращательно-кратковременных нагрузок. Обладает высоким КПД в 98%. Назначение: повысить величину крутящего момента за счет изменения скорости и уменьшить частоту вращения вала. Они защищены прочным чугунным корпусом и могут выдерживать большие нагрузки. Передаточное число этой коробки передач составляет от 6,3 до 40. Расстояние между валами составляет 100 мм. Устройство ориентировано горизонтально, имеет трехступенчатую конструкцию и цилиндрические шестерни.
Условные обозначения

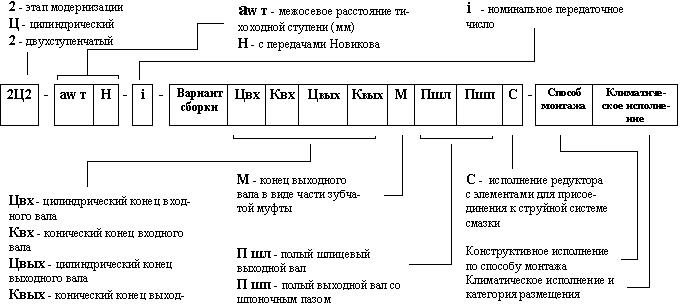

Пример: 2Ц2-100Н-40-10-ЦЦ-У2, где:
- 2Ц2 — Тип редуктора;
- 100 — Межосевое расстояние второй ступени;
- Н — Зацепление Новикова;
- 40 — Номинальное передаточное число;
- 10 — Вариант сборки;
- ЦЦ — Исполнение конца выходного вала в виде части зубчатой муфты;
- У2 — Климатическое исполнение и категория размещения.

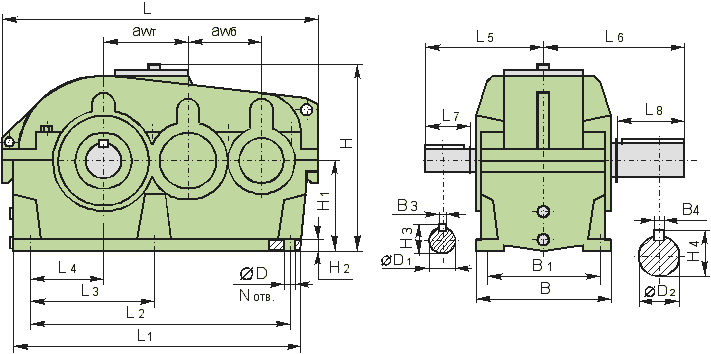

Габаритные размеры 2Ц2-100Н
|
awб
|
awт
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
L6
|
L7
|
L8
|
N отв.
|
B
|
B1
|
B3
|
B4
|
|
80
|
100
|
400
|
335
|
285
|
—
|
78
|
140
|
185
|
36
|
82
|
4
|
205
|
170
|
6
|
14
|
|
ØD
|
ØD1
|
ØD2
|
H
|
H1
|
H2
|
H3
|
H4
|
|
18
|
20k6
|
50k6
|
258
|
112
|
22
|
22,5
|
55,4
|

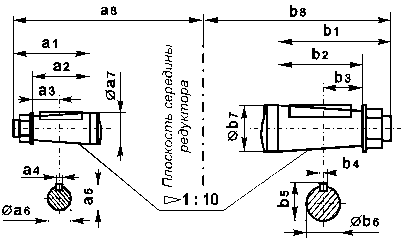

Присоединительные размеры концов выходных валов:
|
a1
|
a2
|
a3
|
a4
|
a5
|
øa6
|
øa7
|
a8
|
b1
|
b2
|
b3
|
b4
|
b5
|
øb6
|
øb7
|
b8
|
|
50
|
36
|
18
|
4
|
19,7
|
18,2
|
20
|
154
|
110
|
82
|
41
|
12
|
48,9
|
45,9
|
50
|
213
|

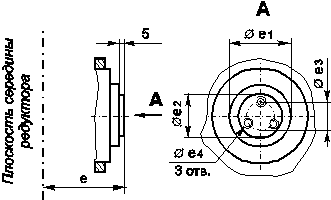

Конец выходного вала для подсоединения командоаппарата:
|
e
|
øe1
|
øe2
|
øe3
|
øe4
|
|
110
|
50 h10
|
24h8
|
14
|
M6-7H
|
Конец выходного вала в виде части зубчатой муфты:
|
f
|
øf1
|
øf2
|
øf3
|
f4
|
f5
|
f6
|
m
|
z
|
|
165
|
72 F8
|
85
|
168
|
38
|
20
|
9
|
4
|
40
|
Система построения обозначения редуктора при заказе:
